Spannschraube und die kompakte Spannmutternserie komplettieren fortan die HEICO-TEC® Produktlinie





HEICO-TEC® Spannelemente kommen überall dort zum Einsatz, wo Schraubenverbindungen Dimensionen erreichen, die ein einfaches Vorspannen erschweren oder gar unmöglich machen. Bereits ab einer Nenngröße >M24 kann das zum Vorspannen erforderliche Drehmoment oftmals nicht mehr von Hand aufgebracht werden. Häufig werden dann hydraulische oder pneumatische Werkzeuge eingesetzt. Eine sehr zeitaufwendige und durchaus kostspielige Lösung.

Spannmuttern, aber auch die neuen HEICO-TEC® Spannschrauben basieren auf dem gleichen Funktionsprinzip, bei welchem die Vorspannkraft eines großen Hauptgewindes auf viele kleinere Druckbolzen verteilt wird. Statt eine große Mutter oder Schraube mit hohem Drehmoment anzuziehen, werden beim Einsatz der HEICO-TEC® Spannelemente nacheinander die deutlich kleineren Druckbolzen angezogen, um die gleiche Vorspannkraft zu erzielen – und dazu genügt ein handgehaltener Drehmomentschlüssel.

Wenn die baulichen Gegebenheiten z.B. durch zu beengte Platzverhältnisse den Einbau von normalen Spannmuttern nicht zulassen, zeigen sich die Vorteile der beiden neuen Produkte. Bei der HEICO-TEC® Spannschraube sind Kopf und Schaft aus einem Teil gefertigt, was eine deutlich schlankere Auslegung als bei der Spannmutter ermöglicht. Da bei jeder Schraube die größte Schwachstelle der Übergang zwischen Schaft und Kopf ist, wurde genau auf diesen Bereich ganz besonderes Augenmerk gelegt. Trotz des kleineren Schraubenkopfes erreichen die HEICO-TEC® Spannschrauben die volle Tragfähigkeit.

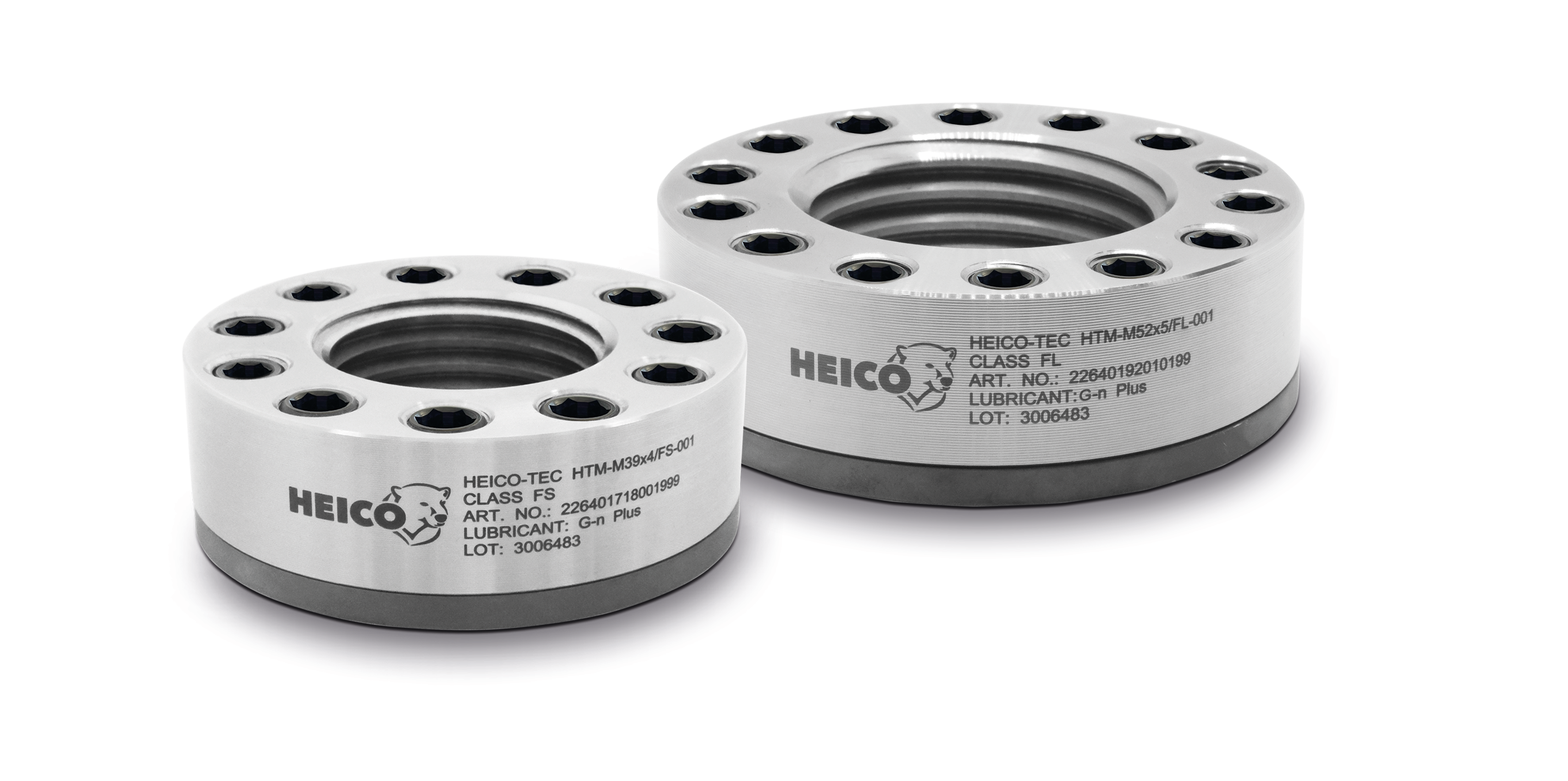

HEICO-TEC® Kompaktserie

Auch die HEICO-TEC® Kompaktserie macht sich den Vorteil der Kompaktheit zu Nutze. Im Unterschied zu den HEICO-TEC® Spannmuttern der Festigkeitsklasse 8 und 10 werden bei der HEICO-TEC® Kompaktserie hochfeste Gewindestifte mit Innenantrieb verwendet. Durch Einsatz der Gewindestifte wird ein deutlich kompakteres Auslegungskonzept ermöglicht. Die Gesamthöhe der Spannmutter ergibt sich aus der Gesamthöhe von Mutternkörper und Druckscheibe, die Gewindestifte stehen nicht aus dem Mutternkörper hervor.

Standardmäßig wird HEICO die neuen Spannschrauben in der Festigkeitsklasse 8.8 als Ersatz für Sechskant- und alternativ Innensechskant-Schrauben [Inbus] für die Größen M20-M100 anbieten. Auch Sonderausführungen können auf Kundenwunsch realisiert werden.

Bei der Kompaktserie liegt der standardmäßige Abmessungsbereich bei M20 - M160. Angeboten werden sie in blanker sowie zinklamellenbeschichteter Ausführung - weitere Abmessungen, Beschichtungssysteme oder Materialien sind auch hier auf Anfrage erhältlich.
